FÉLAUTOMATA SZITANYOMÓ GÉPEK

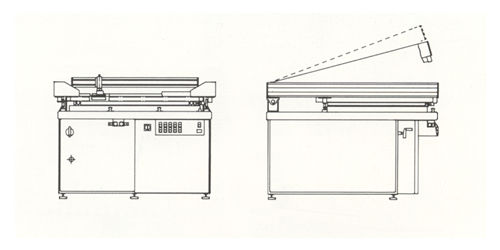

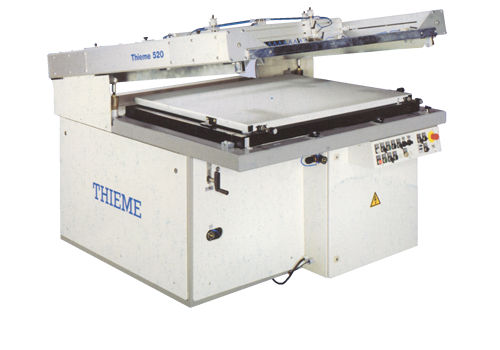

THIEME 500 - félautomata síkszitanyomógépek szögbe nyíló felsőrésszel

Az 500-as típusú szitanyomógépekbe az ívet kézzel kell a fix, nem mozgó asztalra helyezni, és kézzel is kell a nyomás után levenni. A rákelkeret egy csap körül - mint egy könyvlap - nyílik és csukódik. A konstrukció előnye viszonylagos olcsósága, valamint az, hogy szükség esetén az asztalra nagyobb ívet is fel lehet helyezni, ami ilyenkor az asztal két oldalán túlnyúlhat.
A nyomóasztal lapja eloxált aluminium lap, mely alatt szendvics szerkezet biztosítja a lap merevségét. A nyomóasztalt 3 irányban lehet +/- 10mm tartományban finoman eltólni. Ezen kívül a nyomtatott anyag vastagságától függően a nyomóasztal magassága is 40mm-es tartományban folyamatosan állítható.
Az asztalra helyezett ívet a nyomóasztal lapján levő furatokon keresztül vákuum szívja le, és tartja meg a szitanyomás művelete alatt. A vákuumszivattyú halk járású, kívánságra be és kikapcsolható.
A szitanyomás során a szitakeretet tartó felsőrész rácsukódik a nyomóasztalra, a rákel a kezelő irányába - elöre - elmozdul, és a festéket a szitán keresztül a nyomathordozóra átnyomja. A rákel a végső helyzete után felemelkedik, átvált a terítő rákelre, amely hátra mozogva a festéket a szitán elteríti. A rákel - terítő rákel átváltás a THIEME 500-as szitanyomógépeknél pneumatikusan van megoldva. Ugyancsak pneumatikusan van biztosítva a rákel nyomása a szitára, és az asztallappal való párhuzamossága.
A rákel és a terítő rákel sebessége egymástól függetlenül elektrónikusan 0,1 - 1,25m/sec tartományban folyamatosan változtatható. A rákel haladásának hossza - a rákelút - végálláskapcsolókkal behatárolható.
A festék terítése alatt a szitakeretet tartó felsőrész felemelkedik, a megnyomott ív a gépből kivehető. Annak elkerülésére, hogy nyitott felsőrésznél a festék ne csorogjon hátra a felsőrész nyitásának szöge viszonylag alacsony. A felsőrész le és fel irányú mozgását a 3 fázisú villamos motorral hajtott forgattyús mechanizmus rázkodás nélkül vezérli. A felsőrész kis nyílásszögének következtében a gép nyugodt üzemű, és a légmozgás kis mértékű. A szita tisztításakor a felsőrész egy magasabb helyzetbe hozható.
A szitakeretek a felsőrészbe helyezett sinen fekszenek fel, és így a gépben különböző méretű szitakeretek alkalmazhatók. A szitakeretek max. vastagsága 50mm.
Az íveknek az asztallapra való helyezését az asztalból kiemelkedő illesztékek ( illesztő stiftek ) segítik elő. Az illesztékeket pneumatikusan lehet működtetni. A különböző nyomási paraméterek beállításához a szitakeretet a nyomás során emelő szerkezet mozgatja. A szitaemelés mértéke folyamatosan állítható a 0 - 5mm tartományban.
A THIEME 500 tip szitanyomógépek a gépre szerelt vezérlő tábláról 3 üzemmódban irányíthatók: Beállítás, Nyomás ütemre, Automata üzem.

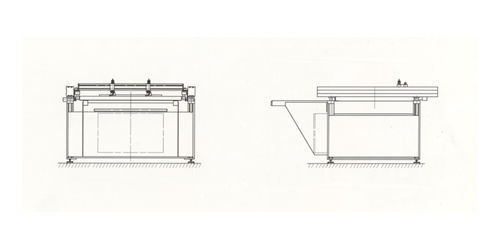

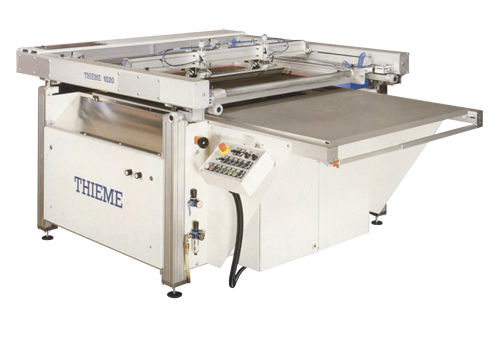

THIEME 1000 - félautomata szitanyomó gépek párhuzamosan emelkedő felsőrésszel

Az 1000-es típusú szitanyomógépekbe az ívet a kezelő elé kiszaladó asztalra kézzel kell felhelyezni, és kézzel is kell a nyomás után levenni. A rákelkeret az asztal síkjával párhuzamosan emelkedik vagy sűllyed. A konstrukció előnye, hogy az ívet könnyebben lehet az asztalra felhelyezni, és két nyomás ideje között, amikora a felsőrész felemelkedett, annak síkja párhuzamos marad az asztal síkjával, a festék nem csorog a szitán. Ez utóbbi különösen előnyös a hígabb lakkok esetében.
A nyomóasztal lapja eloxált aluminium lap, mely alatt szendvics szerkezet biztosítja a lap merevségét. Az asztal kopásálló sineken símán gördül előre és hátra, míg a nyomási helyzetben azonban biztosan megáll.
Az asztalra helyezett ívet a nyomóasztal lapján levő furatokon keresztül vákuum szívja le, és tartja meg a szitanyomás művelete alatt. A vákuumszivattyú halk járású, kívánságra be és kikapcsolható. Egy szelep vezérlésével a nyomóasztal furatain át felfelé is tud a levegő áramolni. Ez különösen kedvező az íveknek az asztallaptól való leemelésekor.
A párhuzamosan emelkedő felsőrészben a szitakereteket egy anyakeretre lehet helyezni. Az anyakeretre helyezett szitakeretet pneumatikusan működtetett kapcsok rögzítik, igy a kezelőnek nem kell a gépet körbejárnia, a pneumatikus kapcsokat elektronikusan vezérli. A szitakeretet 3 irányban lehet 3 mikro csavarorsóval +/- 5mm tartományban eltólni. Ez különösen fontos a többszínű nyomásnál.
A felsőrész párhuzamos mozgatása villamosan van vezérelve. Az emelkedés kb 40mm. A szitafelület tisztításához - biztonsági vezérléssel - a felsőrész 500mm-t emelkedik fel.
A szitanyomás során a szitakeretet tartó felsőrész lesüllyed a nyomóasztalra, a rákel a kezelő irányába - elöre - elmozdul, és a festéket a szitán keresztül a nyomathordozóra átnyomja. A rákel a végső helyzete után felemelkedik, átvált a terítő rákelre, amely hátra mozogva a festéket a szitán elteríti. A rákel - terítő rákel átváltás a THIEME 1000-as szitanyomógépeknél pneumatikusan van megoldva. Ugyancsak pneumatikusan van biztosítva a rákel nyomása a szitára, valamint a rákel élének az asztallappal való párhuzamossága.
A rákel és a terítőrákel szöge a felsőrészben finoman állítható. A rákel rögzítése és oldása másodperc alatt elvégezhető a pneumatikus fogók segítségével.
A rákel és a terítő rákel sebessége egymástól függetlenül elektrónikusan 0,2 - 1,5m/sec tartományban folyamatosan változtatható. A rákel haladásának hossza - a rákelút - végálláskapcsolókkal behatárolható.
A nyomtatott anyag vastagságától függően a nyomóasztal és a szita síkja közötti távolság 50mm tartományban folyamatosan állítható.
A különböző nyomási paraméterek beállításához a szitakeretet a nyomás során emelő szerkezet mozgatja. A szitaemelés mértéke folyamatosan állítható a 0 - 4mm tartományban.
Az íveknek az asztallapra való helyezését az asztalból kiemelkedő illesztékek ( illesztő stiftek ) segítik elő. Az illesztékeket pneumatikusan lehet működtetni. A szitanyomógép egy mozgatható vezérlő panelról működtethető. A nyomásra való előkészületi idő csökkentésével a gép termelékenysége nő.
